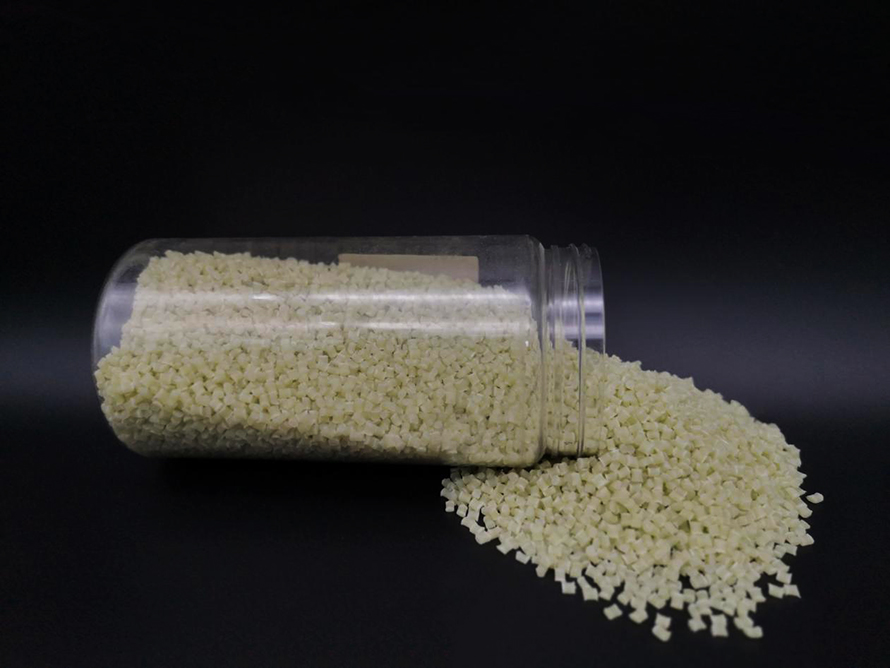

PA66 瑞士EMS AS/VO
應(yīng)用：用于汽車部件、電汽部件、電子連插件等方面
特點(diǎn)：具有優(yōu)良的熱穩(wěn)定性，高耐溫、低翅曲、優(yōu)良韌性等特點(diǎn)
PA66（聚酰胺66或尼龍66），同PA6相比，PA66更廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強(qiáng)度要求的產(chǎn)品。
<table border="1" cellspacing="0" width="100%>
| 東莞朗化實(shí)業(yè)有限公司 | ||||
| 成品檢驗(yàn)標(biāo)準(zhǔn)物性表 | ||||
| 種 類 | 生產(chǎn)日期 | 規(guī) 格 | ||
| 尼龍PA66本色加纖系列 | 2018/11/25 | L262GC-HSL | ||
| 特性：玻纖增強(qiáng)，良好剛性，耐溫，良好流動(dòng)性和表面。 | ||||
| 項(xiàng) 目 | A S T M | 單 位 | 客戶標(biāo)準(zhǔn)值 | 打包 |
|
比 重 <Density> | D-792 | 1.39 | ||
| 流動(dòng)指數(shù)<Melt index> | D-1238 | g/10 min | 36.00 | |
|
抗折強(qiáng)度 <Flexural strength> dry | D-790 | Mpa | 261.00 | |
|
抗折模數(shù) <Flexural modulus> dry | D-790 | Mpa | 9251.97 | |
|
缺口衝擊強(qiáng)度 <Notched impact strength> dry | D-256 | KJ/M2 | 11.07 | |
|
斷裂伸張強(qiáng)度 <Tensile strength at break> dry | D-638 | Mpa | 168.92 | |
|
斷裂伸 展 率 <Elongation at break> dry | D-638 | % | 3.44 | |
|
熱變形溫度 <Heat deflection temperature> | D-648 | ℃ | 220.00 | |
|
阻燃性 <Flammability> | UL-94 | HB | ||
|
水 份 <The moisture> | 160℃/12min | % | 0.10 | |
|
灰 份 <Ash> | % | 33.70 | ||
| 模具收縮率 | % | 0.4-0.6 | ||
| 參考成型工藝 | 干燥 | ℃ | 120 | 4小時(shí) |
| 成型溫度 | ℃ | 240-290 | ||
| 模具溫度 | ℃ | 80-120 | ||
|
備注： 1》如果干燥不充分會(huì)造成產(chǎn)品偏脆，制品表面有水花，物性下降；如果想獲得較光亮的表面請(qǐng)務(wù)必保持較高的模具溫度。 2》本數(shù)據(jù)來自于明秀實(shí)驗(yàn)室測(cè)試結(jié)果，僅供參考，不作為產(chǎn)品標(biāo)準(zhǔn)引用。 | ||||
| 測(cè)試人員： 王新凱 審查： 王 永 判定： OK | ||||
QQ客服
